万能材料拉力机的组成系统
发表时间:2020-04-26  来源:恒科自动化

  万能材料拉力机可以对材料进行多种力学性能试验,其由多个功能系统组成实现各种试验,是用途十分广泛的试验仪器。下面,恒科自动化来给大家介绍万能材料拉力机的组成系统。

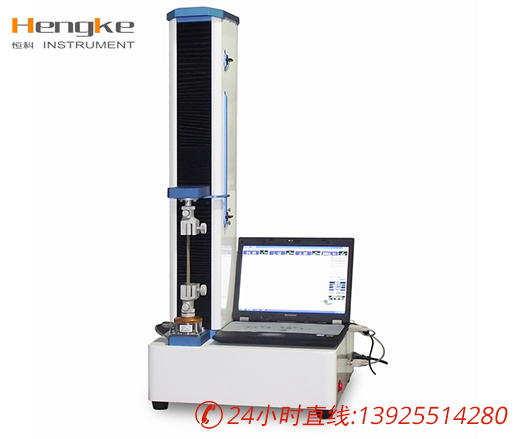

万能材料拉力机


  万能材料拉力机测量系统

  1、万能材料拉力机的力值测量是经过测力传感器、扩大器和数据处置系统来完成测量。当传感器遭到拉力P的效果时,因为弹性元件外表粘贴有应变片,由于弹性元件的应变与外力P的巨细成正比例,故此将应变片接入测量电路中,即可经过测出其输出电压,然后测出拉力的大小。

  2、形变的测量是经过形变测量安装来测量,它是用来测量试样在实验进程中发生的形变。 该安装上有两个夹头,经由一系传记念头构与装在测量安装顶部的光电编码器连在一同,当两夹头间的间隔发作转变时,带动光电编码器的轴扭转,光电编码器就会有脉冲旌旗灯号输出。再由处置器对此旌旗灯号进行处置,就可以得出试样的变形量。

  3、万能材料拉力机横梁位移的测量其道理同变形测量大致一样,都是经过测量光电编码器的输出脉冲数来取得横梁的位移量。

  万能材料拉力机试验系统:

  其主要左右是体现在万能材料拉力机的横梁挪动,其工作原理是是由伺服系统节制电机,电机经由减速箱等一系传记念头构带动丝杆转变,然后到达节制横梁挪动的目标,经过改动电机的转速,可以改动横梁的挪动速度。

  万能材料拉力机控制系统:

  该系统主要是控制万能材料拉力机运作,经过操作台可以控制试验机的运作,经过显示屏可以获知试验机的形态及各项实验参数,若该机带有电脑的话,也可以由电脑完成各项功用并进行数据处置剖析、实验后果打印。



>
